Защитные конструкции от БПЛА для резервуаров, энергетики и центров обработки данных.
Независимая конструкция.
Продуманная защита.
Проектируем, поставляем и монтируем сеточные ограждения для резервуаров, подстанций, ЦОД и ТЭЦ. Конструкция стоит на собственном основании и не нагружает защищаемое оборудование.
Изучить конструкцию ↗У резервуара, подстанции и ЦОД разная геометрия, разные требования к отступам и к доступу для обслуживания. Схему выбираем после обследования.
Визуализации защитных конструкций

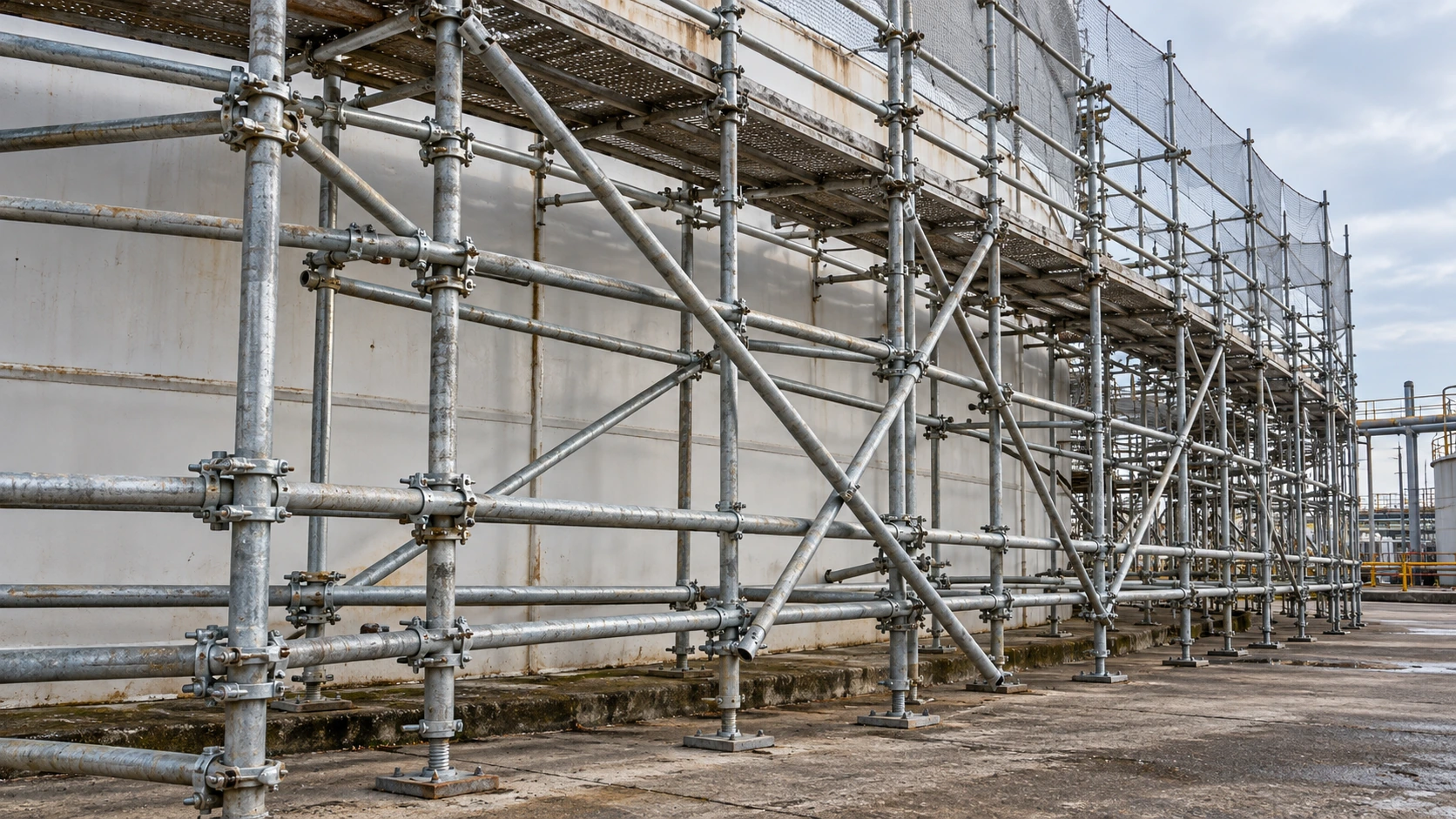

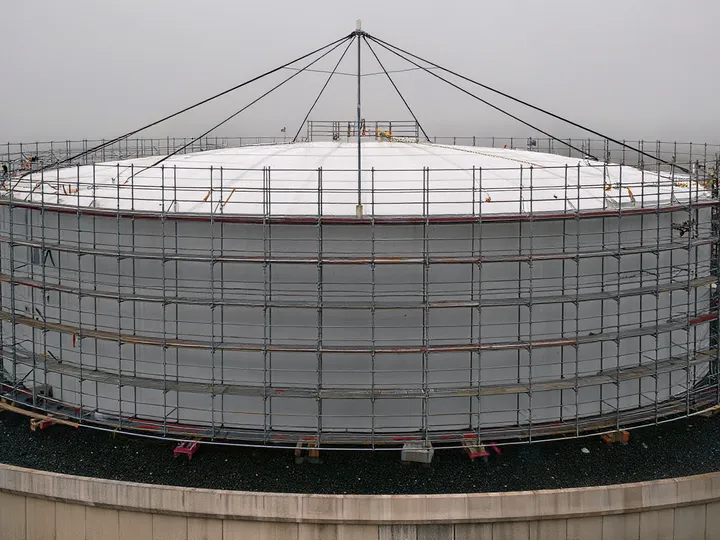

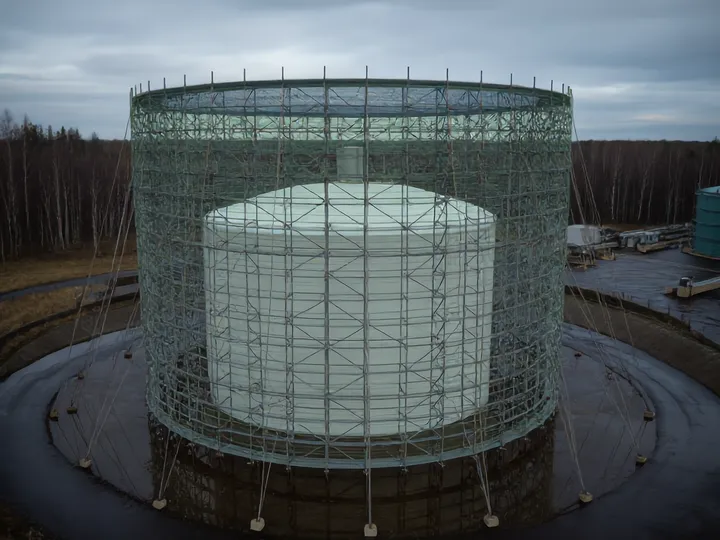

Кольцо из клиновых лесов или мачтово-вантовая система вокруг резервуара. Сетка сверху и по бокам на расстоянии не менее 5,37 м от стенки и оборудования крыши.

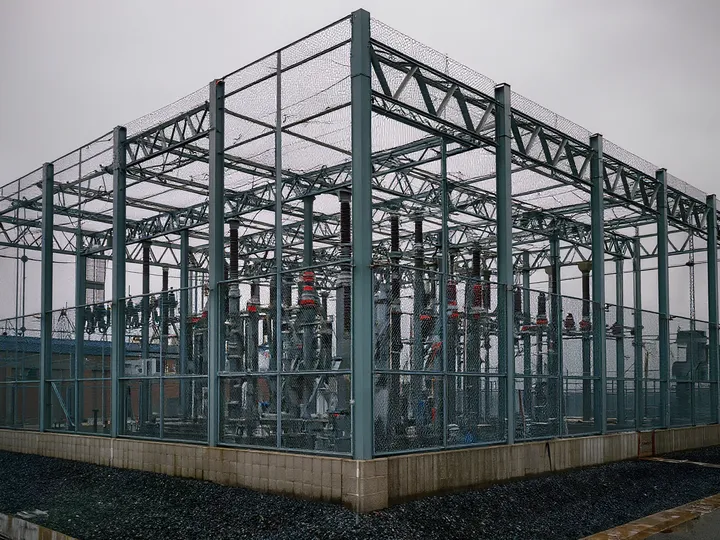

Мачты по периметру ячейки, многослойная горизонтальная сетка над трансформатором, боковые экраны и нижняя стенка из блоков ФБС с габионами.

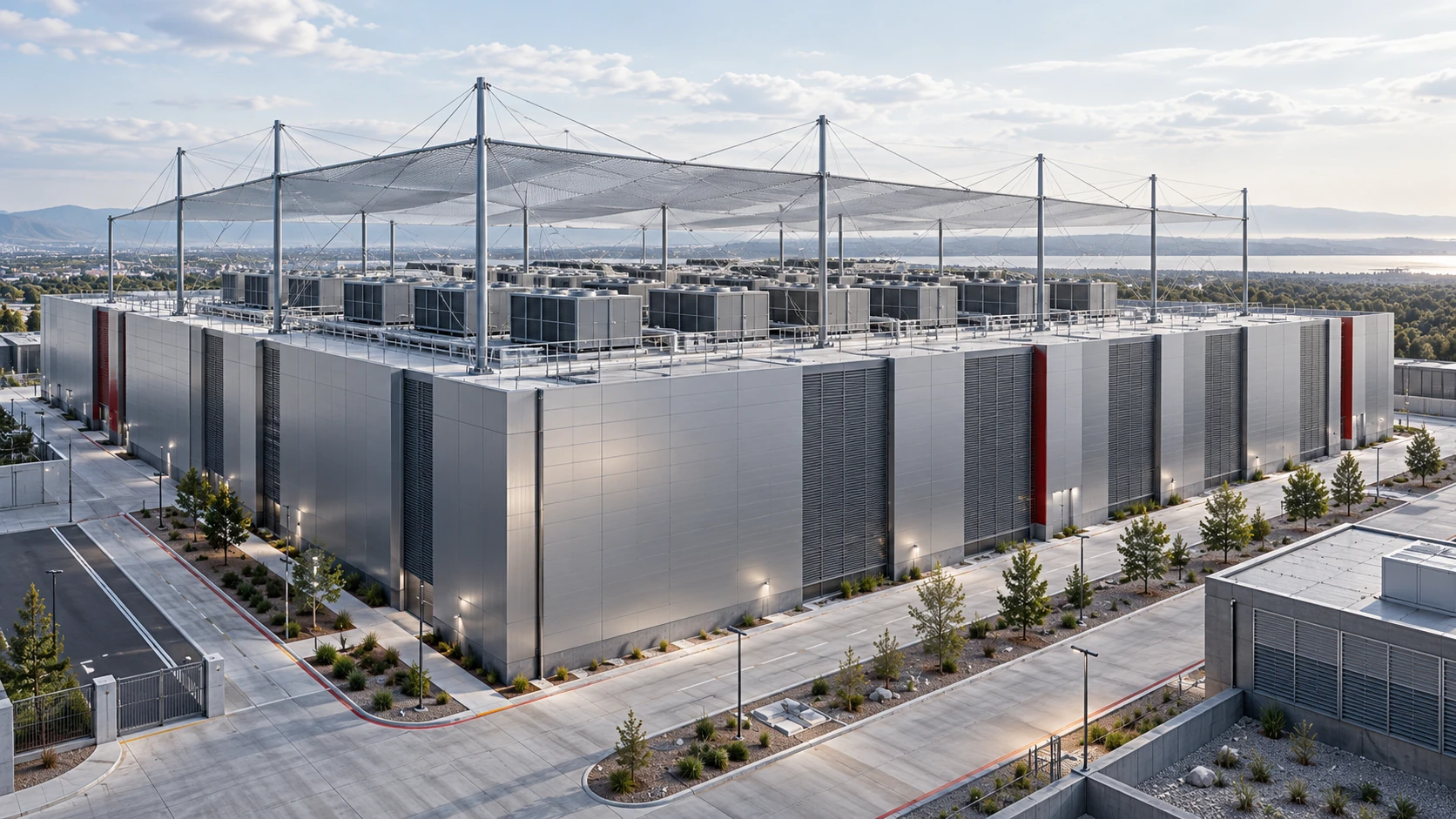

Навес над кровлей с чиллерами и вытяжками, экраны вокруг площадки ДГУ и трансформаторов. Опоры вне контура здания, кровля не нагружается.
Защита блочных трансформаторов, мазутного и масляного хозяйства, градирен и щитов управления. Комбинируем мачтовые покрытия и вертикальные экраны.

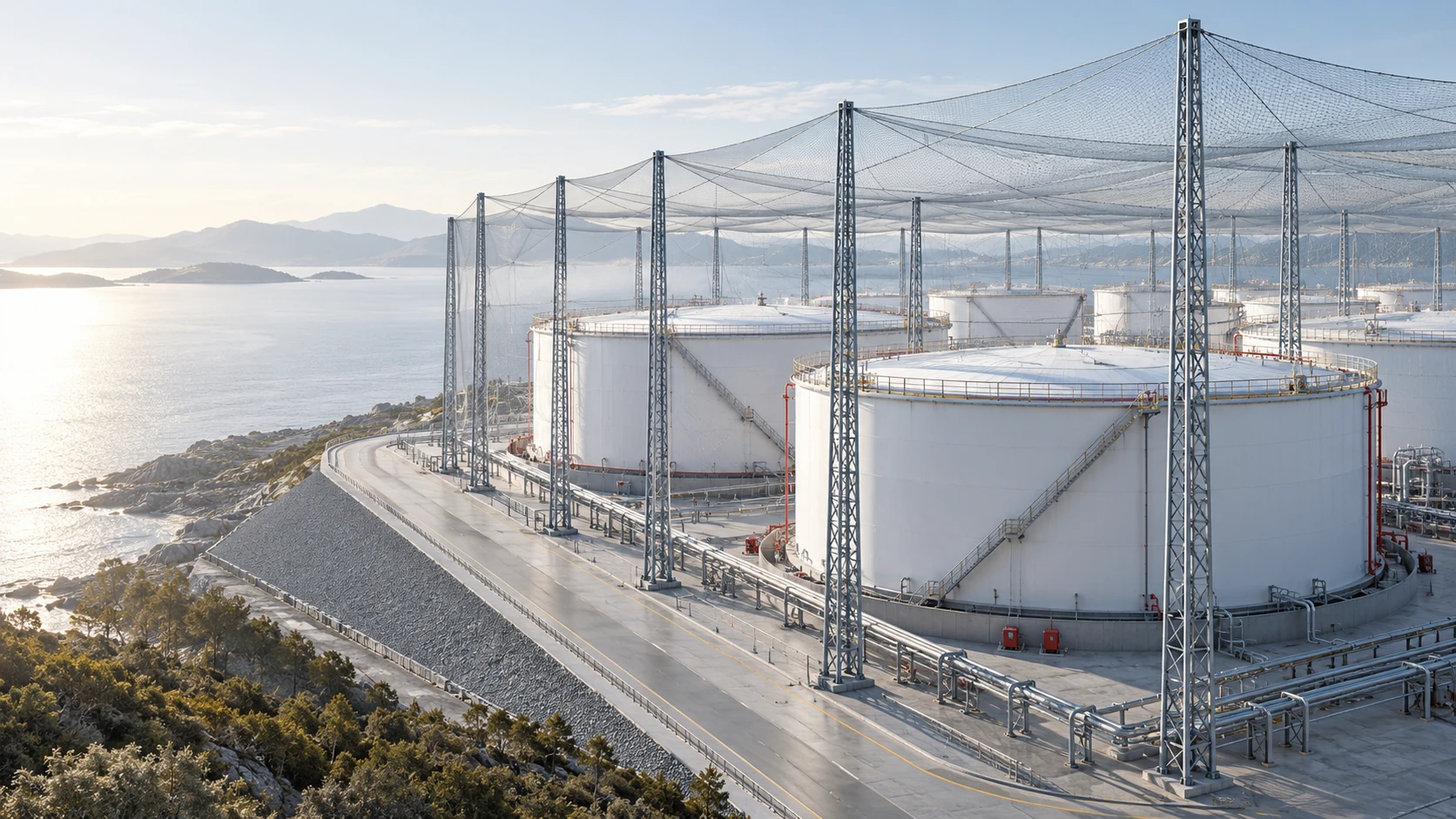

Групповые покрытия резервуарных парков, защита насосных, узлов налива, эстакад. Очерёдность по оценке уязвимости.

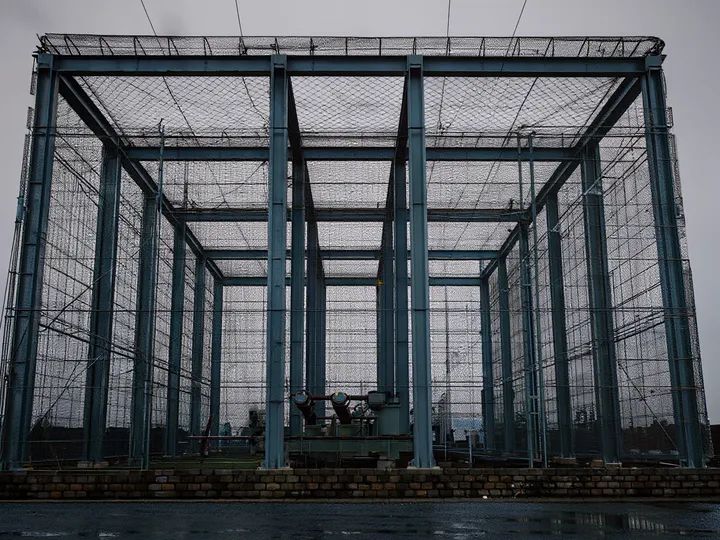

Каркасные укрытия и сеточные экраны над насосными агрегатами, узлами задвижек, узлами учёта и КТП.
Выберите объект и рассмотрите конструкцию в 3D. Поверните модель, чтобы увидеть опоры, связи и защитный контур.

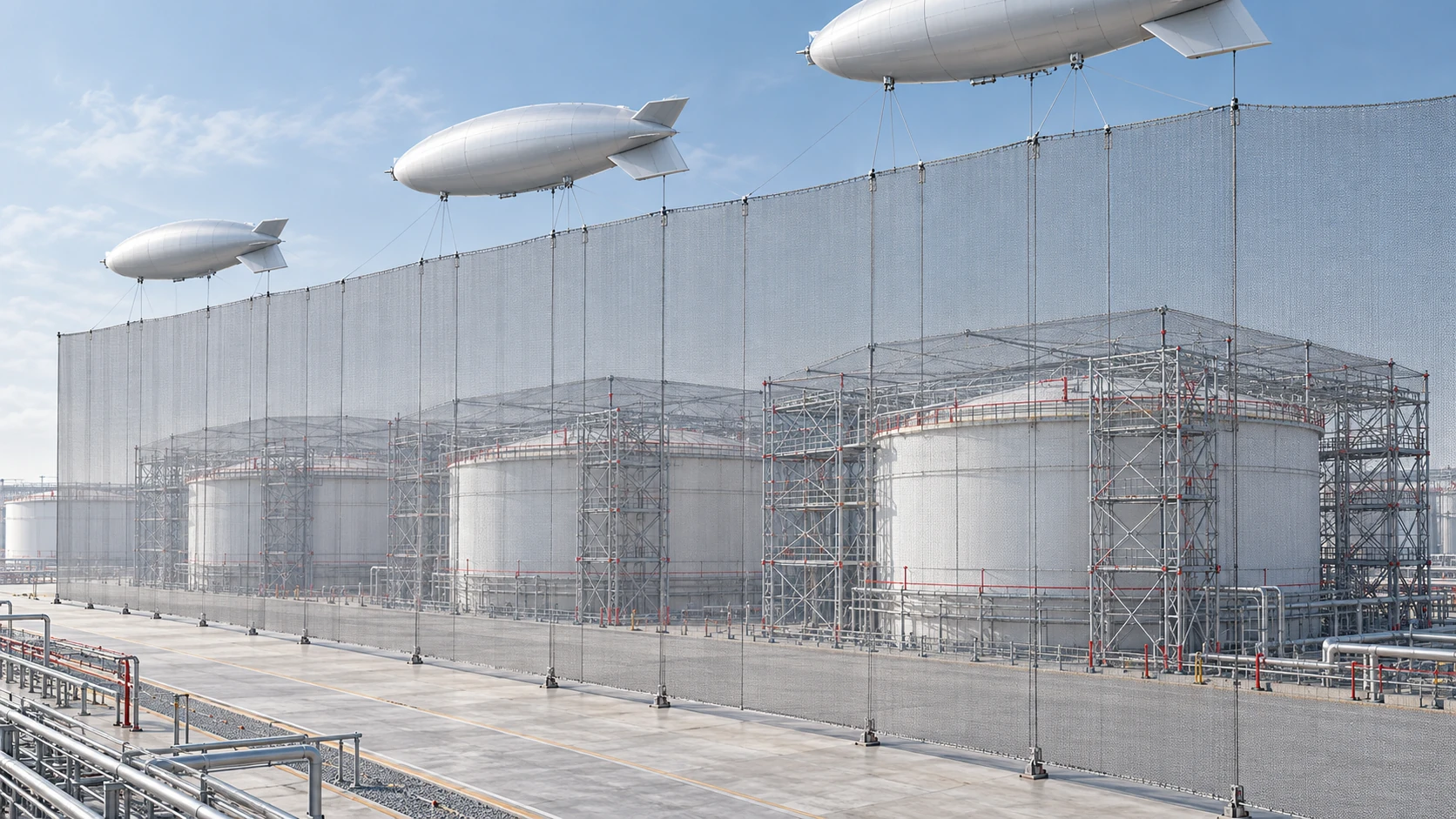

СП 542.1325800.2024 · уровни защиты 1–4Запросить расчёт ↗Для НПЗ, нефтебаз и крупных промышленных площадок. Привязные аэростаты поднимают сетчатые или тросовые завесы на высоту до 200 м на угрожаемых направлениях и встречают самолётные БПЛА на подлёте, до основной территории.
Закрываем одну-две стороны площадки, откуда вероятен подлёт. Позиции аэростатов меняются по графику.
Рубеж дополняет ЗОК вокруг резервуаров, реакторных блоков, подстанций и операторных. По СП 542 аэростаты применяются как дополнительные опоры защитной сетки (п. 6.3.1).
Проект рубежа, аэростатные комплексы российского производства, завесы, анкеровка, обучение смен, сопровождение согласования использования воздушного пространства.
Экономику рубежа считаем вместе с наземной защитой ключевых узлов: заказчик видит оба варианта и их сочетание — вложения, эксплуатацию и сроки.
Все три схемы несут одинаковые сетки и тросовую сеть. Различаются срок, капитальность и возможность перенести конструкцию на другой объект.
| Кольцо на клиновых лесах | Мачтово-вантовая система | Каркасный навес | |
|---|---|---|---|
| Где применяем | Резервуары, быстрая защита | Резервуары, парки, подстанции, ЦОД | Трансформаторы, насосные, КТП |
| Срок от проекта до сдачи | 2–3 месяца | 3–4 месяца | 2–4 месяца |
| Металлоёмкость | высокая | низкая | средняя |
| Фундаменты | Винтовые сваи | Свайные кусты под мачты и анкеры | Сваи или ростверк |
| Площадь застройки | Кольцо 2 м по периметру | Точечные опоры, ванты | По габариту укрытия |
| Перенос на другой объект | Да, полностью | Частично: сетки, тросы | Модульно |
| Срок службы | 5–7 лет | 15+ лет | 15+ лет |
Уровень защиты назначает эксплуатирующая организация или заказчик в задании на проектирование. От уровня зависят учитываемый тип БПЛА и набор элементов конструкции.
| Элемент ЗОК | 4-й уровень | 3-й уровень | 2-й уровень | 1-й уровень |
|---|---|---|---|---|
| Защитные сетки | ● | ● | ● | ● |
| Ограждения из стальных тросов | ● | ● | ● | ● |
| Опоры и растяжки | ● | ● | ● | ● |
| Дополнительные защитные сетки | — | ● | ● | ● |
| Тюфяки, маты | — | — | ● | ● |
| Противоосколочные стенки | — | — | — | ● |
| Учитываемые БПЛА | малые | малые, лёгкие | малые, лёгкие, средние | все, включая средние с поражением осколками |
Проектируем по приложению Б СП 542: уровень защиты и тип БПЛА, минимальное расстояние до объекта с учётом прогиба сетки, расчёт на ветер, гололёд, удар БПЛА и воздушную ударную волну.
Высота сетки над объектом с учётом её прогиба при попадании БПЛА обеспечивает неразрушающую нагрузку от ударной волны (п. 10.5).
На взрывопожароопасных объектах применяем стальные сетки и канаты: горючие сетки там запрещены (п. 9.2.3). Ячейка — с проницаемостью не менее 75% при гололёде (п. 9.2.2).
Клиновые и болтовые соединения, зажимы, хомуты. Монтаж во взрывоопасных зонах по наряду-допуску.
Нагрузка передаётся на собственные сваи. Стенки резервуаров, кровля ЦОД и порталы ОРУ остаются без дополнительных нагрузок.
Передаём регламент ТО и форму журнала ежемесячного контроля (разд. 11). По сервисному договору восстанавливаем сетки и тросы после попадания (п. 5.4).

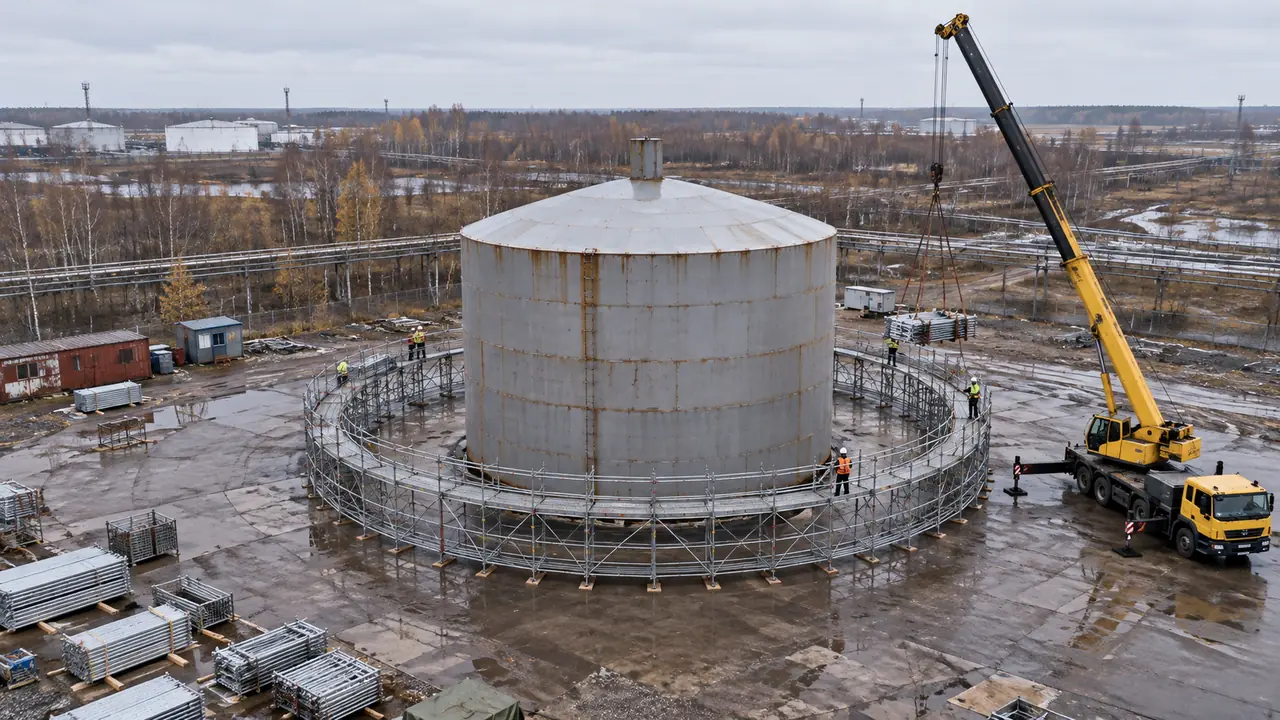

ВизуализацияПоследовательность монтажа конструкции вокруг резервуара.
План объекта, типы оборудования, регион. Задаём уточняющие вопросы.
Схема защиты, 3D-модель, ориентировочная стоимость и сроки.
Выезд, обмеры, расчёт нагрузок, КМ и ППР, согласование с эксплуатацией.
Комплектная поставка с сертификатами, параллельно с проектом.
Своя бригада, исполнительная документация, акт приёмки, гарантия.
Для точного расчёта пригодятся план площадки, габариты оборудования и фотографии. Их можно отправить на почту после заявки.
На один резервуар кольцо из лесов обычно быстрее и проще в согласовании, а мачтово-вантовая система требует меньше металла и дольше служит. Для парка из нескольких резервуаров мачты с групповым покрытием, как правило, выгоднее. Сравнение делаем в концепции.
Нет. Монтаж ведётся без огневых работ, по наряду-допуску, с сохранением проездов и доступа к оборудованию. Работы в охранной зоне ОРУ выполняются в согласованные окна.
Да, если она рассчитана с учётом сетки. Сетка многократно увеличивает ветровую нагрузку, поэтому расчёт по СП 20.13330 для района строительства входит в каждый проект.
При сильном ветре, грозе и обледенении аэростаты опускают. Поэтому рубеж проектируем как дополнение к наземной защите ключевых узлов, которая работает при любой погоде.
На взрывопожароопасных объектах, в том числе в резервуарных парках, сетки из горючих материалов запрещены (п. 9.2.3 СП 542). На других объектах полимерные и композитные сетки допускаются при подтверждении несущей способности (п. 6.2.1).
Эксплуатирующая организация или заказчик в задании на проектирование (табл. Б.1, этап 1). Мы помогаем обосновать выбор и показываем, как меняется состав и стоимость конструкции по уровням.
Кольцо из лесов разбирается полностью и собирается на другом резервуаре того же типоразмера. У мачтовой системы переносятся сетки и тросы, мачты остаются.
Тип и количество объектов, генплан или схема площадки, регион. Для подстанций — однолинейная схема и габариты трансформаторов.
